О дизайн-проектах
Требования к содержанию дизайн-проектов жилых, технических помещений и прилегающих территорий со стороны специалистов, которые будут реализовывать электроснабжение объекта.

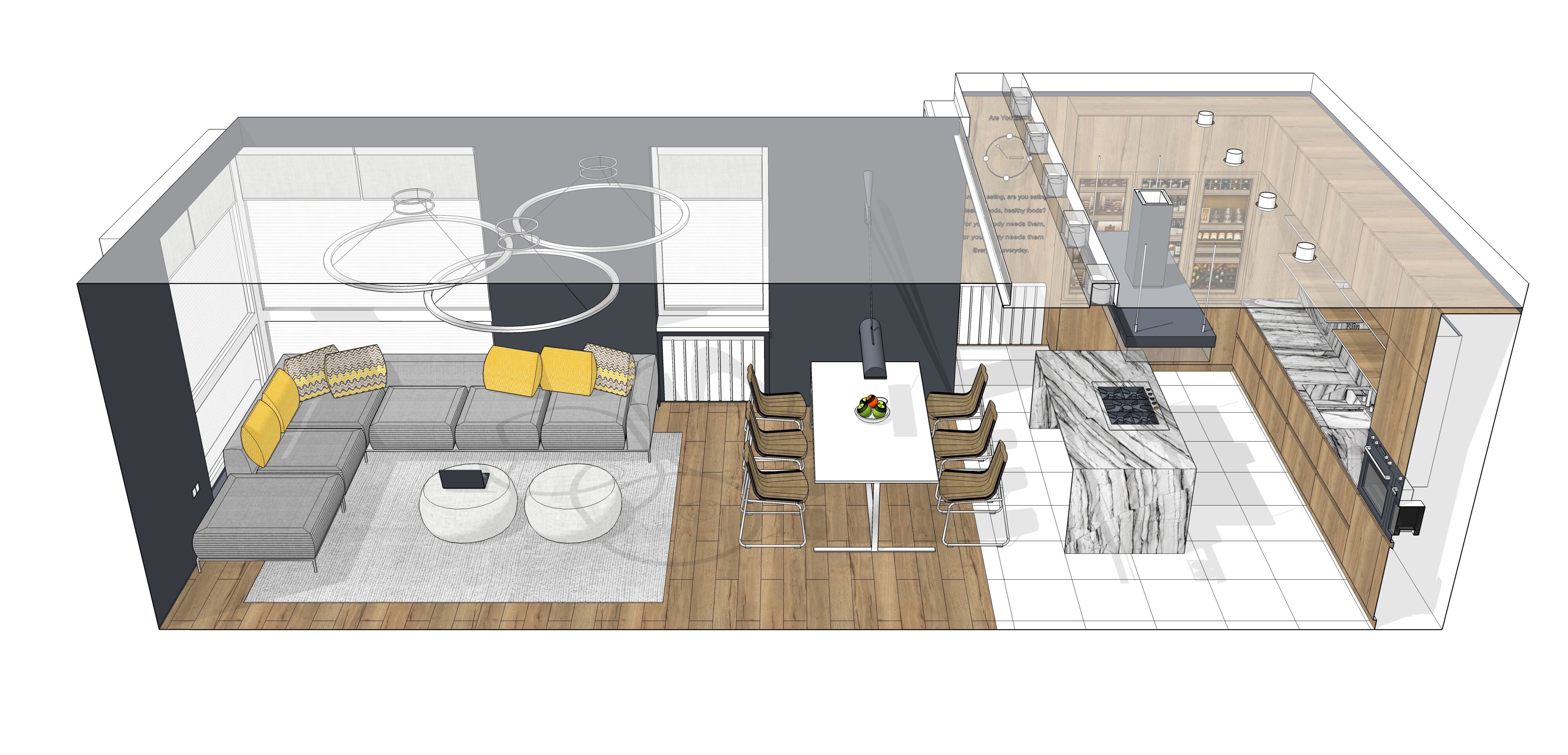

Дизайн-проект – это
Дизайн-проект – это не красивая картинка и не художественное произведение – это техническая документация, руководствуясь которой будет работать в дальнейшем большое количество специалистов различной направленности. Проектировщики инженерных систем, монтажники, отделочники, потолочники, сантехники, инсталляторы кондиционеров, теплых полов, силовых электрощитов, умных домов. И последними заходят мебельщики.
Ниже приведены требования проектировщиков внутреннего электроснабжения и систем «Умный дом», электромонтажников и инсталляторов щитового оборудования. С примерами из дизайн-проекта, по которому невозможно работать.
Надеемся, что все нижеперечисленное будет воспринято исключительно в качестве конструктивной критики, а не придирок, принято к сведению.
С надеждой на плодотворное сотрудничество и увеличение количества и качества совместно выполненных объектов.
Ниже приведены требования проектировщиков внутреннего электроснабжения и систем «Умный дом», электромонтажников и инсталляторов щитового оборудования. С примерами из дизайн-проекта, по которому невозможно работать.
Надеемся, что все нижеперечисленное будет воспринято исключительно в качестве конструктивной критики, а не придирок, принято к сведению.
С надеждой на плодотворное сотрудничество и увеличение количества и качества совместно выполненных объектов.
Маркировка групп освещения
Любой стационарный источник света или группа однотипных осветительных приборов должны иметь уникальную цифробуквенную маркировку во избежание разночтений при сопоставлении их с кнопками выключателей и кабельными линиями в ходе дальнейшей работы.
Недопустимое оформление:
Вариант 1
Цифробуквенное обозначение дублируется в разных помещениях.
Возникает ситуация, что при сопоставлении групп освещения и кнопок выключателей в кабельном журнале возникает путаница
Вариант 2
Некоторые осветительные приборы не имеют маркировки вовсе. Только стрелочкой указана кнопка выключателя для него.
Возникают сложности для дальнейшей работы при обозначении этого светильника, как потребителя электроэнергии. А пометки в кабельном журнале или таблице сценарных выключателей вроде «светодиодная подсветка на кухне слева за выступом» звучат абсурдно и могут быть не поняты по-разному монтажниками и инсталляторами электрощита.
Недопустимое оформление:
Вариант 1
Цифробуквенное обозначение дублируется в разных помещениях.
Возникает ситуация, что при сопоставлении групп освещения и кнопок выключателей в кабельном журнале возникает путаница
Вариант 2
Некоторые осветительные приборы не имеют маркировки вовсе. Только стрелочкой указана кнопка выключателя для него.
Возникают сложности для дальнейшей работы при обозначении этого светильника, как потребителя электроэнергии. А пометки в кабельном журнале или таблице сценарных выключателей вроде «светодиодная подсветка на кухне слева за выступом» звучат абсурдно и могут быть не поняты по-разному монтажниками и инсталляторами электрощита.
Все группы света должны иметь выключатели
Любой осветительный прибор, вписанный дизайнером в интерьер, должен где-то включаться и выключаться. Это может быть клавиша на стене или на самом приборе. Если выключатель на стене, это должно быть указано стрелкой или цифробуквенным обозначением группы света возле соответствующего выключателя. Если кнопка выключения на самом приборе, то это так же должно быть указано на плане или сноской с пояснением. Электромонтажник не должен угадывать, или перезванивать дизайнеру по каждому прибору. Это не его работа.
Недопустимое оформление
Вариант 3:
Есть линия подсветки, но нет никакой информации о том, где ее включать.
Начинаются звонки дизайнеру со стороны исполнителя, а дизайнер, в свою очередь, не помнит всех нюансов проекта. Работа встает. А докинуть провод после отделки уже нельзя.
Вариант 3:
Есть линия подсветки, но нет никакой информации о том, где ее включать.
Начинаются звонки дизайнеру со стороны исполнителя, а дизайнер, в свою очередь, не помнит всех нюансов проекта. Работа встает. А докинуть провод после отделки уже нельзя.
Вариант 3
Минимально-необходимая техническая информация о подобранных осветительных приборах
Несмотря на то, что дизайнер – это своего рода художник, минимальными знаниями о приборах, которые он включает в свой проект, нужно обладать. Светимость и цветность приборов освещения, мощность.
Недопустима закупка дизайнером блоков питания для осветительных приборов на основе рекламных предложений продавцов подобранных осветительных приборов. Они могут не подойти под задачи, решаемые проектировщиком электрощита и инсталлятором системы «Умный дом». Как бы красиво не описал эти блоки маркетолог продавца, схемотехника существует разная, и он тоже специалист по рекламе, а не инженер-электрик.
Недопустима закупка дизайнером блоков питания для осветительных приборов на основе рекламных предложений продавцов подобранных осветительных приборов. Они могут не подойти под задачи, решаемые проектировщиком электрощита и инсталлятором системы «Умный дом». Как бы красиво не описал эти блоки маркетолог продавца, схемотехника существует разная, и он тоже специалист по рекламе, а не инженер-электрик.
Условные обозначения осветительных (и любых других) приборов.
Условные обозначения в пояснительной таблице должны полностью совпадать с теми обозначениями, которые используются на плане. То есть, если обозначение есть на плане, его расшифровка должна быть в таблице. И наоборот. В таблице условных обозначений не должно быть посторонних пунктов, которых нет на плане. Недопустим бездумный перенос таблицы условных обозначений из проекта в проект без его корректировки.
Недопустимое оформление
Вариант 4:
Недопустимое оформление
Вариант 4:
Вариант 4
Есть в таблице условных обозначений «Встроенные светильники в полу». Начинаем искать их на плане. И можем смонтировать их в полу в коридоре. Ведь при печати проекта даже формата А3 или А2 не видно, что там внутри мелкого кружочка, крестик или точечка. С крестиком – потолочные светильники, с точкой – встроенные в пол. А логика говорит нам о том, что раз они есть в условных обозначениях, то они где-то есть и на плане.
Вывод на подсветку с высотой – есть условное обозначение в таблице. А на плане мы видим просто красную стрелку, не соответствующую условным обозначениям и без указания высоты. И та есть далеко не у всех подсветок. И не в начале линии, а в середине.
Указание размеров при определении расположения осветительных приборов, розеток, выключателей и других потребителей, нужно выполнять от стен (в идеале чистовых).
Трассировка кабельных линий до потребителей по помещениям проводится между черновой и чистовой отделкой. Тогда, когда помещения уже имеют задуманную геометрию, но еще нет шпаклевки, плитки или других отделочных материалов. То есть, размеры помещения уже приближены к итоговым. Но все работы производятся до сборки мебели. Монтаж электропроводки - один из первых этапов ремонта. Поэтому, разметить светильник через 200 мм от дивана или по центру стола не представляется возможным.
Недопустимое оформление
Вариант 5:
Встречаются проекты, где размеры указаны, как центр какого-то предмета меблировки, или указано расстояние от какого-то предмета будущего интерьера.
Монтажнику, получается, нужно разметить мебель на полу, а затем перенести разметку на потолок. И у тогда отметить место расположение светильника. Это не входит в его обязанности, и потраченное на это время не оплачивается. Поэтому, велик риск получить светильнике размещенные «на глаз». Или, как вариант, дизайнер, не имеющий навыка работы с размерами по ГОСТам, может посещать объекты самостоятельно для нанесения разметки мебели на потолок.
Вариант 5:
Встречаются проекты, где размеры указаны, как центр какого-то предмета меблировки, или указано расстояние от какого-то предмета будущего интерьера.
Монтажнику, получается, нужно разметить мебель на полу, а затем перенести разметку на потолок. И у тогда отметить место расположение светильника. Это не входит в его обязанности, и потраченное на это время не оплачивается. Поэтому, велик риск получить светильнике размещенные «на глаз». Или, как вариант, дизайнер, не имеющий навыка работы с размерами по ГОСТам, может посещать объекты самостоятельно для нанесения разметки мебели на потолок.
Вариант 5
Совпадение высот, указанных на планах, с высотами указанных на развертках.
Недопустимое оформление:
Вариант 6
Монтажники не знают, какой из вариантов правильный. И, если дизайнер не контролирует лично реализацию своего проекта на объекте, сделают так, как удобнее. А переделать потом будет дорого. Как вариант, за счет дизайнера.
Вариант 6
Монтажники не знают, какой из вариантов правильный. И, если дизайнер не контролирует лично реализацию своего проекта на объекте, сделают так, как удобнее. А переделать потом будет дорого. Как вариант, за счет дизайнера.
